聚脲機(jī)器
作者：九旭機(jī)械 來(lái)源：http://www.zbkunfeng.cn 發(fā)布日期：2020-06-02
聚脲涂層的噴涂應(yīng)在底漆施工后3～168小時(shí)內(nèi)進(jìn)行，如果間隔超過(guò)168小時(shí)，在噴涂聚脲涂層前一天應(yīng)重新施工一道底漆，然后再施工聚脲層。在聚脲機(jī)器噴涂之前，應(yīng)用干燥的高壓空氣吹掉表面的浮塵。噴涂前應(yīng)考慮周?chē)h(huán)境情況，用塑料薄膜將周?chē)赡鼙晃廴镜奈锲氛诒?，做好周?chē)h(huán)境的保護(hù)工作。
聚脲機(jī)器成本低聚脲噴涂要求
噴涂前檢查待涂件表面狀況，確認(rèn)表面已固化、干燥、清潔方可施工。。在沒(méi)有噴涂聚脲之前，要保證基層表面潔凈，不可被灰塵、油污等雜質(zhì)污染。

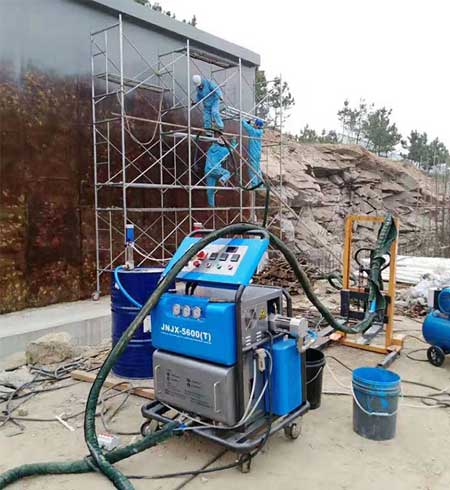

上圖：H5600T液壓聚脲機(jī)器
聚脲機(jī)器成品率高
固定的1：1比例泵確保原料的配比在任何溫度下不產(chǎn)生變化，從而使原料混合更均勻、充分。自潔式噴槍適宜間歇式操作和連續(xù)噴涂。
聚脲機(jī)器體積小
整個(gè)體積范圍在1立方米左右，所以體積小，方便運(yùn)輸和移動(dòng)。
聚脲機(jī)器噴涂工藝過(guò)程
滾筒底材的處理由于噴涂聚脈彈性體SPUA-501的固化速度極快,因此滾筒的表面必須清潔、于燥。除銹,使用噴砂、車(chē)加工除銹達(dá)到Sa25。如果噴砂,噴沙后滾筒表面應(yīng)具有錨狀凹凸結(jié)構(gòu),以增大涂層與滾筒的接觸面積,從而提高附著力。滾筒表面應(yīng)無(wú)可見(jiàn)的油脂和污垢、氧化皮鐵銹和涂層等附著物,任何殘留的痕跡僅是點(diǎn)狀或條紋狀的輕微色斑。除油,可用絲綢蘸取清洗液如丙酮對(duì)滾筒表面進(jìn)行清洗。去除滾筒表面存在的油污,增強(qiáng)聚脲涂層的附著力。
故障少
聚脲機(jī)器施工時(shí)底材溫度應(yīng)高于露點(diǎn)3℃以上。盡量避免將聚脲應(yīng)用于存在10%溫度梯度且無(wú)絕熱措施的底材上,以免產(chǎn)生冷壁效應(yīng)。冷壁效應(yīng)是通過(guò)液體或蒸氣接觸的涂層溫度高于底材到所用的涂層的結(jié)果,水、潮氣被迫到襯里底材界面在冷底材上冷凝,從而形成涂層提早破壞。
方便移動(dòng)
為進(jìn)一步增強(qiáng)涂層與滾筒表面的附著力,涂刷兩遍SPUA-P-100層間附著力促進(jìn)劑。該促進(jìn)劑是由樹(shù)脂和固化劑組成的雙組分型環(huán)保涂料,其中樹(shù)脂是由成膜樹(shù)脂和溶劑組成。該涂料與鋼材和聚脲均具有很好的結(jié)合力。噴涂時(shí)按照AB組分1015進(jìn)行
對(duì)聚脲機(jī)器體系原料的處理
對(duì)噴涂聚脲體系的進(jìn)行半小時(shí)。B組分通常是加入顏料的。加人顏料的主要作用是用來(lái)增加聚脈產(chǎn)品的裝飾性、耐紫外線(xiàn)性能、物理性能等。但是由于顏料的密度、界面狀態(tài)與純樹(shù)脂均存在差異,經(jīng)過(guò)一段時(shí)間后都有沉淀到底部的趨勢(shì)。如果沒(méi)有攪拌原料,顏料將沉積。而噴涂設(shè)備仍將安裝1:1的體積比進(jìn)行計(jì)量。在輸送高顏料部分時(shí)將有一部分反應(yīng)性的樹(shù)脂被顏料取代,出現(xiàn)比例失調(diào)。
因?yàn)槌榱媳檬菑耐暗组_(kāi)始抽料的。這將帶來(lái)一系列的問(wèn)題:發(fā)泡,鼓泡,霧化效果差,涂層顏色不均勻,涂層物理性能差等
聚脲機(jī)器的用途
柔性防撞材料：用于護(hù)舷、浮萍、碰碰船、玻璃鋼艇等設(shè)施的蒙皮，能起到很好的保護(hù)和緩沖作用，還可用來(lái)制作或修復(fù)水上樂(lè)園的滑梯以及其它騎乘設(shè)施。
耐磨襯里材料： 專(zhuān)為礦山設(shè)備襯里設(shè)計(jì)，可廣泛用于煤礦流槽、水泥砂漿處理設(shè)備；振動(dòng)篩、浮選槽、洗礦滾筒、螺旋分離器、研磨設(shè)備、水力分級(jí)器等。
管道防腐材料：用于架空管及直埋管、市政污水管、石油管道、煤氣管道以及各類(lèi)鋼制化工儲(chǔ)罐。
防滑鋪地材料：在工程應(yīng)用中可利用其凝膠速度慢的特點(diǎn)引入防滑粒料（如金剛砂、橡膠粒），以提高防滑性?？捎糜谕＼?chē)場(chǎng)、人行通道、過(guò)街天橋、船舶甲板、直升飛機(jī)平臺(tái)、海上石油鉆井平臺(tái)等場(chǎng)合。
